석유 및 가스 산업의 정전용량 레벨 센서에 대한 방폭 요구사항은 무엇입니까?

석유 및 가스 산업에서는 특히 다양한 장비와 센서를 사용할 때 안전이 가장 중요합니다. 용량성 레벨 센서는 저장 탱크, 파이프라인 및 기타 장비의 액체 및 고체 레벨을 모니터링하는 데 중요한 역할을 합니다. 그러나 이 산업에는 가연성 및 폭발성 물질이 존재하기 때문에 이러한 센서는 엄격한 방폭 요구 사항을 충족해야 합니다. 정전식 레벨 센서 공급업체로서 석유 및 가스 산업의 정전식 레벨 센서에 대한 방폭 요구 사항을 자세히 살펴보겠습니다.

1. 석유 및 가스 산업의 위험 환경 이해

석유 및 가스 산업은 가연성 가스, 증기 및 가연성 먼지로 가득 찬 위험한 환경에서 운영됩니다. 이러한 물질은 특정 조건에서 공기와 폭발성 혼합물을 형성할 수 있습니다. 예를 들어, 정유소의 저장 탱크에는 휘발성 탄화수소가 포함되어 있는 경우가 많습니다. 이러한 탄화수소가 증발하고 공기와 적절한 비율로 혼합되면 폭발성 대기가 생성될 수 있습니다.

용량성 레벨 센서는 액체 또는 고체의 레벨을 측정하기 위해 이러한 환경에서 사용됩니다. 센서가 오작동하여 스파크나 과도한 열이 발생하면 폭발성 혼합물이 발화되어 심각한 폭발 및 화재가 발생할 수 있습니다. 따라서 석유 및 가스 산업에 사용되는 정전용량형 레벨 센서에는 방폭 설계가 필수적입니다.

2. 폭발 유형 - 용량성 레벨 센서에 대한 보증 보호

본질안전(Ex i)

본질 안전은 용량성 레벨 센서에 널리 사용되는 방폭 보호 방법입니다. 본질 안전의 원리는 센서 회로의 전기 에너지를 폭발성 혼합물을 점화하기에 충분하지 않은 수준으로 제한하는 것입니다. 이는 센서의 저항기, 커패시터, 인덕터와 같은 전기 부품을 신중하게 설계함으로써 달성됩니다.

본질 안전 보호 기능을 갖춘 용량성 레벨 센서의 경우 커패시터 및 기타 구성 요소에 저장된 에너지가 엄격하게 제어됩니다. 회로에 단락이나 기타 결함이 있어도 방출되는 에너지가 너무 낮아 폭발을 일으킬 수 없습니다. 본질 안전 센서는 폭발성 대기의 가능성이 상대적으로 높은 Zone 0 및 Zone 1 위험 지역에서 자주 사용됩니다.

방폭 인클로저(Ex d)

방폭 인클로저는 또 다른 일반적인 방폭 조치입니다. 센서는 내부 폭발로 인해 발생하는 압력을 견딜 수 있는 강력하고 견고한 인클로저에 내장되어 있습니다. 센서 결함으로 인해 인클로저 내부에서 폭발이 발생하는 경우 인클로저는 화염과 뜨거운 가스가 외부 환경으로 빠져나가는 것을 방지합니다.

인클로저는 뜨거운 가스와 화염이 통과할 때 이를 냉각시키는 특정 화염 경로로 설계되었습니다. 이를 통해 가스와 화염의 온도가 외부 폭발성 혼합물의 발화 온도보다 낮은 수준으로 감소됩니다. 내화성 인클로저는 Zone 1 및 Zone 2 위험 지역에서 사용하기에 적합합니다.

안전성 향상(Ex e)

안전성 향상은 센서에서 오류가 발생할 가능성을 줄이는 것을 목표로 하는 보호 방법입니다. 여기에는 전기 스파크 및 과도한 열의 위험을 최소화하기 위해 고품질 구성 요소, 적절한 절연 및 안정적인 배선을 사용하는 것이 포함됩니다. 향상된 안전성은 본질 안전 또는 방폭 인클로저와 동일한 수준의 보호를 제공하지 않지만 Zone 2와 같이 덜 위험한 지역에서 사용할 수 있습니다.

3. 방폭형 용량성 레벨 센서에 대한 표준 및 인증

석유 및 가스 산업에서 정전용량형 레벨 센서의 안전을 보장하기 위해 다양한 국제 및 국내 표준이 확립되었습니다. 이러한 표준은 방폭 설계, 테스트 및 인증에 대한 요구 사항을 정의합니다.

가장 중요한 표준 중 하나는 폭발성 대기에 대한 국제 표준인 IEC 60079 시리즈입니다. 이는 본질 안전, 방폭 인클로저 및 향상된 안전성과 같은 다양한 유형의 방폭 보호 방법을 다룹니다. IEC 60079 표준을 준수하는 센서는 위험한 환경에서의 안전성과 신뢰성을 보장하기 위해 엄격한 테스트를 거쳤습니다.

국제표준 외에도 여러 나라의 국가표준이 있습니다. 예를 들어, 미국의 NEC(National Electrical Code)는 위험 지역에서의 전기 장비 설치 및 사용에 대한 지침을 제공합니다. 미국 석유 및 가스 산업에 사용되는 용량성 레벨 센서는 관련 NEC 요구 사항을 준수해야 합니다.

유럽의 ATEX, 미국의 UL과 같은 인증 기관은 센서가 필수 표준을 충족하는지 확인하는 데 중요한 역할을 합니다. ATEX 또는 UL 인증을 획득한 센서는 폭발 위험이 있는 환경에서 사용해도 안전한 것으로 인정됩니다. 석유 및 가스 산업용 정전용량 레벨 센서를 선택할 때 적절한 인증을 받은 센서를 선택하는 것이 중요합니다.

4. 폭발에 대한 설계 고려 사항 - 방수 용량성 레벨 센서

재료 선택

용량성 레벨 센서의 구성에 사용되는 재료는 방폭 요구 사항을 충족하도록 신중하게 선택됩니다. 예를 들어, 방폭 센서의 인클로저는 일반적으로 내부 폭발 압력을 견딜 수 있는 스테인레스 스틸이나 알루미늄과 같은 고강도 금속으로 만들어집니다.

센서 내부의 전기 부품도 전기적, 열적 특성이 좋은 재료로 만들어져야 합니다. 본질 안전 센서의 경우 저항기와 커패시터는 회로의 에너지가 잘 제어되도록 낮은 정격 전력과 안정적인 성능을 가져야 합니다.

밀봉 및 절연

방폭형 센서에는 적절한 밀봉과 절연이 필수적입니다. 센서의 인클로저는 가연성 가스 및 증기의 유입을 방지하기 위해 잘 밀봉되어야 합니다. 개스킷과 씰은 엔클로저의 여러 부분을 단단히 고정하는 데 사용됩니다.

절연재는 인클로저 및 기타 전도성 부품으로부터 전기 부품을 분리하는 데 사용됩니다. 고품질 절연 재료는 누전 및 단락을 방지하여 스파크 및 발열 위험을 줄입니다.

회로 설계

용량성 레벨 센서의 회로 설계는 방폭 작동에 최적화되어 있습니다. 회로의 전기 에너지를 제한하는 것 외에도 회로는 간섭을 견딜 수 있도록 설계되어야 합니다. 예를 들어, 필터를 사용하여 전자기 간섭을 억제할 수 있으며, 이로 인해 판독 오류가 발생하거나 센서 오작동이 발생할 수 있습니다.

5. 석유 및 가스 산업의 폭발 방지 용량성 레벨 센서 적용

저장 탱크

용량성 레벨 센서는 저장 탱크에서 오일, 가스 및 기타 액체의 레벨을 모니터링하는 데 널리 사용됩니다. 대규모 석유 저장 터미널에서는 탱크의 안전한 작동을 보장하기 위해 방폭 센서가 필수적입니다. 정확한 레벨 측정을 제공하여 운영자가 재고를 관리하고 탱크의 과충진 또는 과소 충진을 방지할 수 있습니다.

파이프라인

파이프라인에서는 용량성 레벨 센서를 사용하여 액체나 고체의 레벨을 감지할 수 있습니다. 예를 들어, 원유를 운반하는 파이프라인에서는 센서를 여러 지점에 설치하여 오일의 흐름과 수준을 모니터링할 수 있습니다. 파이프라인에서 치명적인 사고로 이어질 수 있는 잠재적인 점화원을 방지하려면 방폭 센서가 필요합니다.

정유소

정유공장은 다양한 화학 공정이 이루어지는 복잡한 산업 시설입니다. 용량성 레벨 센서는 증류탑 및 반응기와 같은 정유소의 다양한 장치에서 액체 및 고체의 레벨을 측정하는 데 사용됩니다. 방폭 센서는 이러한 프로세스의 안전을 보장하고 잠재적인 폭발을 방지하는 데 중요합니다.

6. 정전용량형 레벨 센서 공급업체로서 당사가 제공하는 제품

정전식 레벨 센서 공급업체로서 당사는 석유 및 가스 산업의 엄격한 요구 사항을 충족하는 광범위한 방폭형 정전식 레벨 센서를 제공합니다. 당사의 센서는 IEC 60079와 같은 국제 표준에 따라 설계 및 제조되었으며 ATEX 및 UL과 같은 관련 인증을 획득했습니다.

우리는 다양한 위험 지역의 요구 사항을 충족하기 위해 본질 안전, 방폭 인클로저 및 향상된 안전성을 포함한 다양한 유형의 방폭 보호 기능을 제공합니다. 당사의 센서는 고품질 재료로 만들어졌으며 신뢰성과 정확성을 보장하기 위해 신중하게 테스트되었습니다.

표준 제품 외에도 고객을 위한 맞춤형 솔루션도 제공합니다. 센서의 크기, 성능 또는 설치 방법에 대한 특정 요구 사항이 있는 경우 숙련된 당사 엔지니어링 팀이 귀하의 요구 사항에 맞는 센서를 설계하고 제조할 수 있습니다.

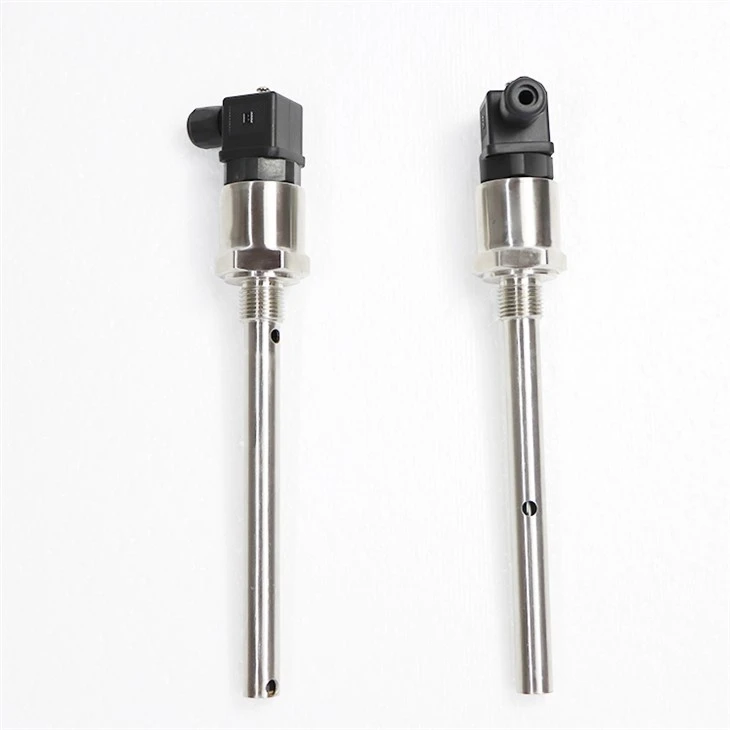

당사의 인기 제품 중 일부는 다음과 같습니다.Rf 어드미턴스 유형 레벨 스위치,용량성 레벨 게이지, 그리고용량 성 액체 레벨 감지 장비. 이러한 제품은 석유 및 가스 산업에서 널리 사용되어 왔으며 고객으로부터 긍정적인 피드백을 받았습니다.

7. 결론 및 행동 촉구

결론적으로, 석유 및 가스 산업의 정전용량 레벨 센서에 대한 방폭 요구 사항은 가장 중요합니다. 이 산업의 위험한 환경에서는 센서가 가장 높은 안전 표준에 따라 설계 및 제조될 것을 요구합니다. 올바른 방폭 보호 방법을 선택하고, 관련 표준 및 인증을 준수하고, 설계 및 적용 요구 사항을 고려함으로써 용량성 레벨 센서의 안전하고 안정적인 작동을 보장할 수 있습니다.

석유 및 가스 산업에 종사하며 고품질 방폭형 정전용량형 레벨 센서를 찾고 계시다면, 구매 및 추가 논의를 위해 당사에 문의하시기 바랍니다. 당사의 전문가 팀은 귀하의 특정 요구 사항을 충족하는 전문적인 조언과 솔루션을 제공할 준비가 되어 있습니다.

참고자료

• IEC 60079 시리즈 표준
• 국가 전기 코드(NEC)
• ATEX 및 UL 인증 지침
