자기변형 액체 레벨 트랜스미터

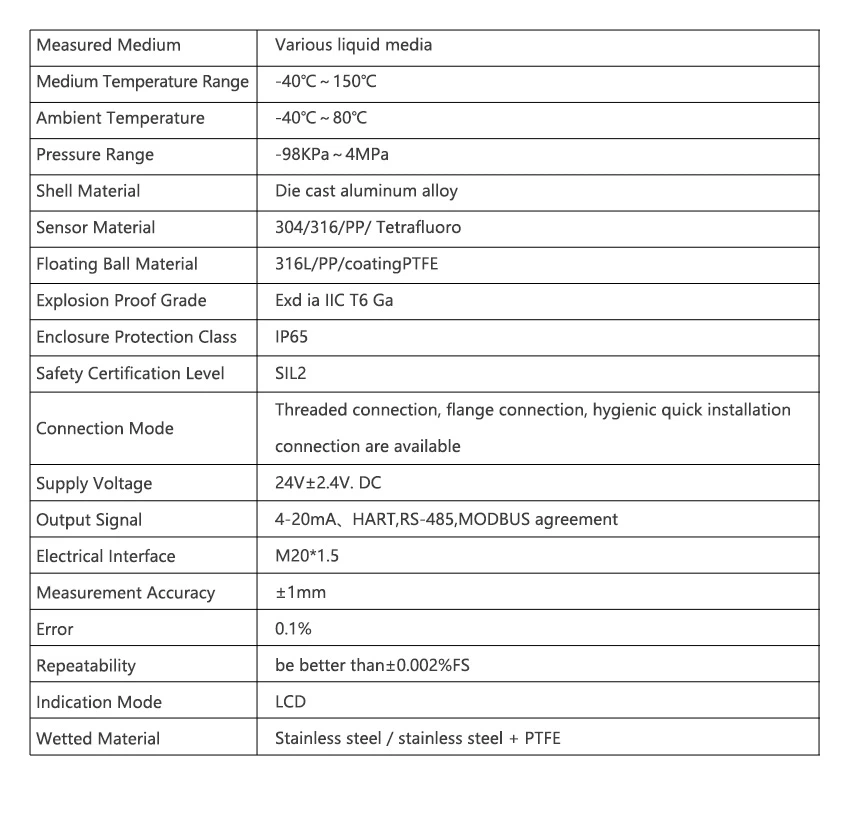

기술적인 매개변수

제품 소개:

자기변형 액체 레벨 트랜스미터는 매우 가혹한 작업 조건에서 액체 레벨/경계 측정 문제를 효과적으로 해결하는 높은 정밀도와 신뢰성을 갖춘 혁신적인 기술 제품입니다.

자기 변형 기술은 자기 변형 액체 레벨 트랜스미터의 측정 프로세스가 온도, 압력, 유전 상수 및 기타 요인의 변화에 ​​영향을 받지 않는다는 사실과 높은 정확도, 높은 안정성 및 유지 관리가 필요 없다는 장점을 결정한다는 사실로 인해 현장 응용 분야에서 전기 부표, 차압 송신기, 레이더 등과 같은 다른 액체 레벨 제품의 단점을 효과적으로 대체하고 보완합니다. 자기변형 액체 레벨 트랜스미터는 다양한 액체 레벨 및 인터페이스의 고정밀 감지에 널리 사용됩니다.

자기 변형 액체 레벨 트랜스미터의 특징:

높은 안정성, 신뢰성 및 정확성

• 액체 레벨, 인터페이스, 온도 및 밀도를 측정할 수 있습니다.

방식제 및 폭발 방지

긴 서비스 수명, 유지보수가 필요 없고 운영 비용이 낮음

편리한 설치 및 간단한 교정(버튼 조작, 액위 조정 불필요)

작동 원리

자기변형 액체 레벨 트랜스미터(자왜 플로팅 볼 연료 레벨 센서)의 구조 부분은 그림과 같이 스테인레스 스틸 파이프(측정봉), 자왜 와이어(도파관 와이어), 이동식 플로트(내부에 영구 자석 포함) 및 기타 부품으로 구성됩니다. 그림에서.

자기변형 액체 레벨 트랜스미터가 작동하면 회로 부분이 도파관 와이어에 펄스 전류를 자극하여 도파관 와이어를 따라 전파될 때 도파관 와이어 주위에 펄스 전자기장이 생성됩니다. 자기변형 액체 레벨 트랜스미터의 측정 막대 외부에 플로트가 설치되어 액체 레벨의 변화에 ​​따라 측정 막대를 따라 위아래로 이동할 수 있습니다. 플로트 내부에는 영구 자석 링 세트가 있습니다. 펄스 전류 자기장이 플로트에 의해 생성된 자기 링 자기장과 만나면 플로트 주변의 자기장이 변화하여 자기 변형 재료로 만들어진 도파관 와이어가 플로트 위치에서 비틀림 파 펄스를 생성하게 됩니다. 이 펄스는 고정 속도로 도파관 와이어를 따라 다시 전송되고 감지 메커니즘에 의해 감지됩니다. 펄스 전류와 비틀림 파의 시간차를 측정함으로써 플로트의 위치, 즉 액체 레벨의 위치를 ​​정확하게 결정할 수 있습니다. 자기변형 액체 레벨 트랜스미터를 적용하여 서로 다른 두 액체 사이의 경계를 측정할 수도 있습니다. 위험한 상황에 적합한 방폭 설계, 지능형 전자 회로 설계로 볼륨을 계산할 수 있습니다. 움직일 수 있는 유일한 구성 요소는 플로트뿐이므로 유지 관리가 매우 적습니다.

제품 특징

자기변형 액체 레벨 트랜스미터는 다양한 저장 탱크의 액체 레벨 측정에 사용됩니다. 자기변형 액체 레벨 트랜스미터는 높은 정확도, 강력한 환경 적응성 및 편리한 설치라는 특징을 가지고 있습니다. 따라서 자기 변형 액체 레벨 트랜스미터는 석유 및 화학 공학과 같은 액체 레벨 측정 분야에서 널리 사용되며 점차적으로 다른 기존 센서를 대체합니다.

1. 강력한 신뢰성 : 자기 변형 액체 레벨 트랜스미터가 채택한 도파관 원리로 인해 기계적 가동 부분이 없으므로 마찰이나 마모가 없습니다. 전체 변환기는 스테인레스 스틸 튜브로 둘러싸여 있으며 측정 매체와 접촉하지 않습니다. 센서는 안정적으로 작동하며 수명이 깁니다.

2. 높은 정확도: 자기변형 액체 레벨 트랜스미터의 도파관 펄스를 사용하므로 측정된 변위는 시작 및 종료 펄스의 시간을 측정하여 결정됩니다. 따라서 다른 센서로는 달성하기 어려운 0.01% FS보다 높은 분해능으로 측정 정확도가 높습니다.

3. 우수한 안전성 : 자기 변형 액체 레벨 트랜스미터는 높은 방폭 성능, 본질적인 안전성 및 사용 안전성을 갖추고 있으며 특히 화학 원료 및 가연성 액체를 측정하는 데 적합합니다. 수동 측정의 위험성을 피하기 위해 측정 중에 탱크 커버를 열 필요가 없습니다.

4. 자기변형 액체 레벨 트랜스미터는 설치가 쉽고 유지 관리가 쉽습니다. 자기 변형 액체 레벨 트랜스미터는 일반적으로 탱크 상단의 기존 파이프 개구부를 통해 설치되며 특히 지하 저장 탱크 설치에 적합하고 작업 저장 탱크에 넣을 수 있습니다. 설치 과정에서 정상적인 생산에 영향을 미치지 않습니다.

5. 시스템 자동화 작업에 편리함: 자기변형 액체 레벨 트랜스미터의 보조 장비는 표준 출력 신호를 채택하여 마이크로컴퓨터가 신호를 쉽게 처리하고 네트워킹 작업을 수행할 수 있도록 하여 전체 측정 시스템의 자동화 수준을 향상시킵니다.

제품 세부 정보

제품 응용

자기변형 액체 레벨 트랜스미터는 석유, 화학 원료 저장, 산업 공정, 생화학, 의약, 식품 및 음료, 탱크 팜 관리 및 주유소의 지하 재고와 같은 다양한 액체 탱크의 액체 레벨을 산업적으로 측정하고 제어하는 ​​데 사용됩니다. 또한 댐 수위, 저수지 수위 및 하수 처리를 모니터링합니다.

점성 매체를 측정할 수 없습니다

자격증

12개월 보증 기간; 평생 유지보수 무료
